EspañolFiltro de chorro de aire

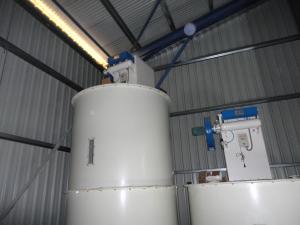

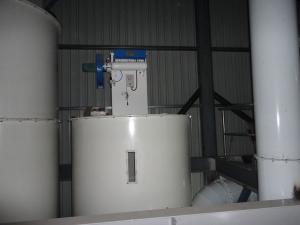

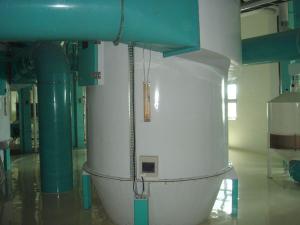

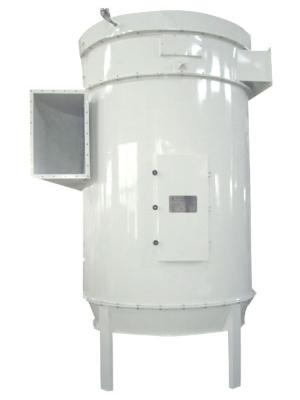

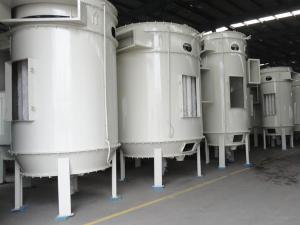

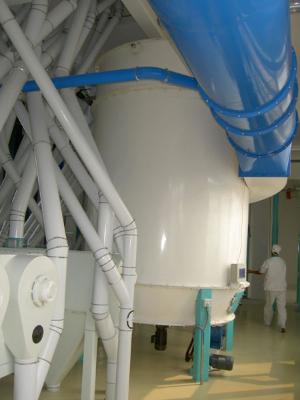

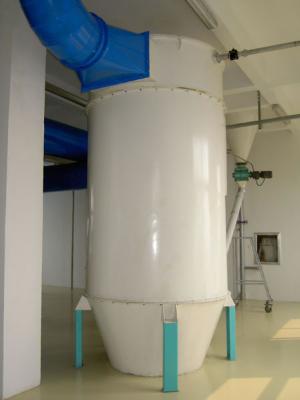

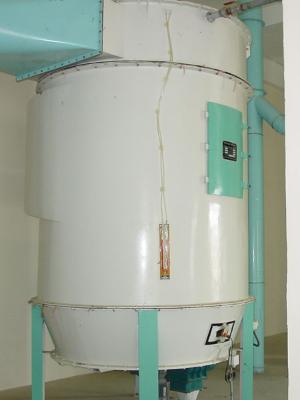

El filtro de chorro de aire por lo general trabaja en conjunto con un ventilador centrífugo. Este equipo toma el aire y absorbe el polvo que hay en él, mediante su bolsa de tela de filtrado. Luego, el polvo será arrancado por la corriente de aire impulsada de arriba del dispositivo, por lo que el polvo se recolectará en la bolsa del filtro de chorro de aire en vez de entrar en el ambiente del taller.
El filtro de chorro de aire está disponible en 3 tipos: tipo de aire de alta presión, tipo de aire de baja presión y tipo enchufable. Usted podrá tomar la decisión de acuerdo a la realidad que esté atravesando. Todos estos tipos de colectores de polvo de aire remueven el polvo con eficiencia, son fáciles de mantener y hasta el momento, son ampliamente utilizados en el sistema de aspiración y el sistema de transporte neumático.
Filtro de chorro de aire de baja presión tipo TBLM
| Tipo | Longitud de las mangas (mm) |
Volumen del aire (m³/h) |
Área de las mangas (m²) |
Potencia(kW) | Peso (kg) |
|
| Esclusa de aire | Rascador de polvo | |||||
| 1800 2000 2400 |
1032-5160 1146-5730 1380-6900 |
17.2 19.1 23 |
0.75 | 710 749 794 |
||
| 1800 2000 2400 |
2112-10560 2292-11460 2766-13830 |
35.2 38.2 46.1 |
1.1 | 1.5 | 1230 1500 1700 |
|
| 1800 2000 2400 |
3090-15450 3438-17190 4146-20730 |
51.5 57.3 69.1 |
1720 1800 2000 |
|||
| 1800 2000 2400 |
4116-20580 4590-22950 5526-27630 |
68.6 76.5 92.1 |
2200 2500 3000 |
|||
| 1800 2000 2400 |
5292-26460 5934-29670 7056-35280 |
88.2 98.9 117.6 |
2870 3000 3500 |
|||
| 1800 2000 2400 |
7596-37980 5934-29670 9114-45570 |
113.9 126.6 151.9 |
1.5×2 | 2.2 | 3540 3721 3925 |
|
Filtro de chorro de aire de alta presión tipo TBHM
| Tipo | Cantidad de mangas (PC) |
Volumen de aire (m³/h) |
Área de las mangas (m²) |
Cantidad de válvulas solenoide (PC) |
Aumento de la presión del aire (MPa) |
Velocidad de filtración del aire (m/min) |
Tamaño de las mangas D×L (mm) |
Resistence (Pa) |
| 24 | 3270-4360 | 18.2 | 4 | 0.4-0.6 | 3-4 | ø120×2000 | ＜980 | |
| 36 | 4950-6600 | 27.5 | 6 | |||||
| 48 | 6520-8680 | 36.2 | 8 | |||||
| 60 | 8130-10850 | 45.2 | 10 | |||||
| 72 | 9800-13200 | 54.3 | 12 | |||||
| 84 | 11400-15200 | 63.3 | 14 | |||||
| 96 | 13000-17400 | 72.5 | 16 | |||||
| 108 | 14300-19540 | 81.4 | 18 | |||||
| 120 | 16300-21600 | 90.5 | 20 |
Filtro de chorro de aire de alta presión insertado tipo TCR
| Tipo | Área de mangas (m²) |
Volumen del aire (m³/min) |
Potencia (kW) |
| 1.24 | 223-298 | 1.1 | |
| 1.86 | 334-447 | 1.1 | |
| 1.86 | 334-447 | 1.1 | |
| 2.76 | 496-663 | 1.1 | |
| 2.8 | 504-672 | 1.5 | |
| 4.14 | 745-994 | 1.5 | |
| 5.76 | 1036-1383 | 1.5 | |
| 6.88 | 1238-1652 | 2.2 | |
| 10.24 | 1843-2458 | 2.2 | |
| 13.76 | 2476-3303 | 2.2 | |
| (Está disponible el filtro de chorro de aire de alta presión rectangular) | |||
