EspañolTransportador de cadena

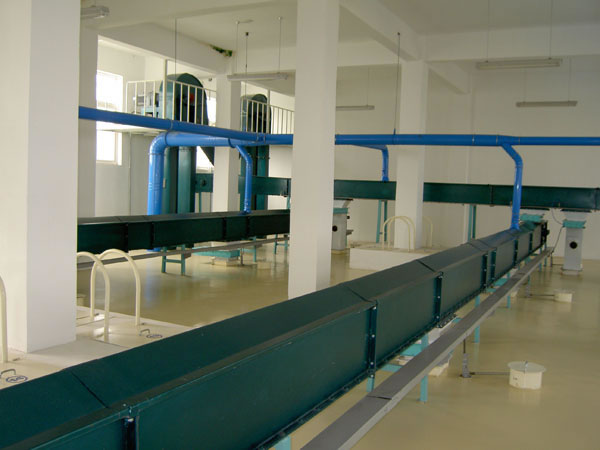

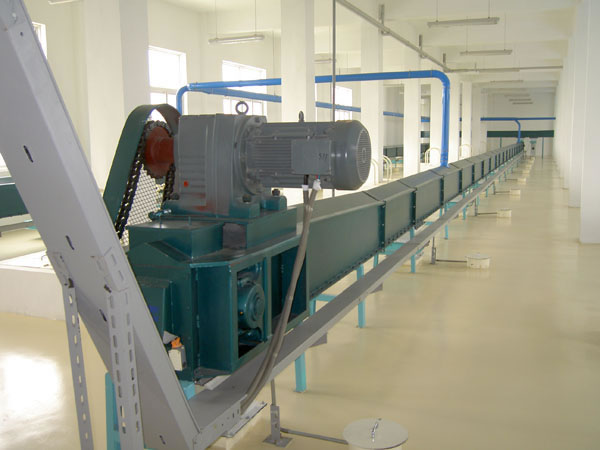

Nuestro transportador de cadena tipo TGSS es uno de los sistemas de transporte más económicos para el manejo de productos granulares o pulverulentos en el que el procesamiento puede cumplir los requisitos sanitarios más elevados. Además, esta máquina también puede acumular, distribuir y descargar los materiales, mediante el accionamiento de la cadena por parte del motor de engranaje y logrando obtener al material junto que es alimentado desde la entrada. Posteriormente, los materiales serán descargados en la salida, logrando transitar una distancia de hasta 100 metros bajo un ángulo máximo de 15 °. En la práctica, esta máquina se puede utilizar para el transporte de cereales, harina, piensos, semillas oleaginosas, etc.
Nuestro transportador de cadena serie TGSS es una de las soluciones más económicas para el manejo de materiales granulares y en polvo. Su mecanismo está basado en un cabezal hecho de placas de acero gruesas, mientras que la carcasa está atornillada y viene con una base desmontable. En la cola de la máquina, hay un sistema completo de tensado de la cadena de acero especial de alta resistencia que actúa sobre el pedestal móvil por medio de tuercas y una guía de aletas de plástico resistente al desgaste y fácil de desmontar. A la hora de limpiar, la cadena lo permite de manera conveniente.
Características del transportador de cadena
1. La máquina viene con un diseño avanzado y se fabrica de forma excelente.
2. Tanto los lados como la parte inferior del transportador de cadena están hechos de chapa de acero 16-Mn, mientras que la órbita de cierre está hecha de materiales de poliéster, logrando una menor rotura de granos. Tanto los cabezales como los piñones dentados están especialmente templados y son anti desgaste.
3. Las carcasas (incluidas aquellas para las secciones de accionamiento y de cola) son de estructura de acero al carbono con bridas y se pintan con pintura marina. Todas las conexiones de bridas se montan con tiras y juntas de caucho para hacer conexiones a prueba de polvo y agua.
4. Las cadenas, las ruedas dentadas y los piñones de cola del transportador de cadena están hechos de acero al carbono templado. Los rodamientos de los ejes de la rueda dentada y el eje de desviación son de bolas esféricas de dos hileras, que están selladas para evitar el polvo y vienen con la propiedad de auto alineación y tienen un mecanismo de lubricación con grasa.
5. Todos los transportadores de arrastre están equipados con una puerta de inspección de flujo en la sección del cabezal y la cola.

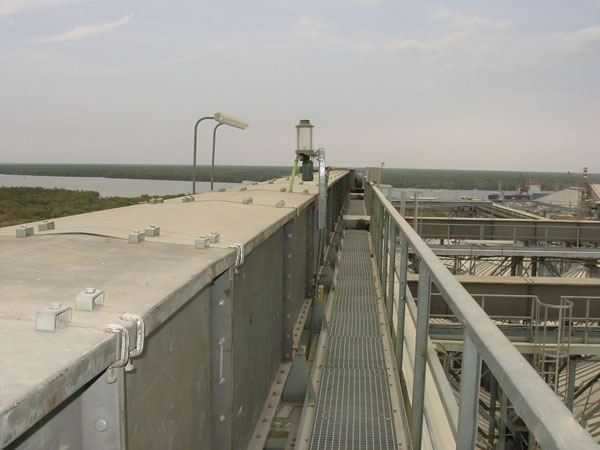

6. Las cubiertas superiores están atornilladas de manera de facilitar su extracción y son a prueba de polvo y agua, por lo que están al aire libre.
7. El transportador de cadena está equipado con una compuerta de desbordamiento, montada en una carcasa para evitar el daño de los equipos, y un interruptor de límite. En la sección del cabezal de la máquina se encuentra un panel de alivio contra explosiones.
8. La máquina puede trabajar de forma continua bajo condiciones de plena carga y evitar la acumulación de producto, minimizando el riesgo de rotura del grano.
9. Los carriles de la cadena del transportador de cadena están hechos de acero al carbono revestido con materiales resistentes al desgaste y están atornillados a la carcasa del transportador.
10. El diseño cerrado de la máquina puede proteger eficazmente a la fábrica de ser contaminada y también el deflector junto con el dispositivo de retorno de material pueden evitar la acumulación de material, asegurando al producto con saneamiento e higiene.
Aplicación del transportador de cadena

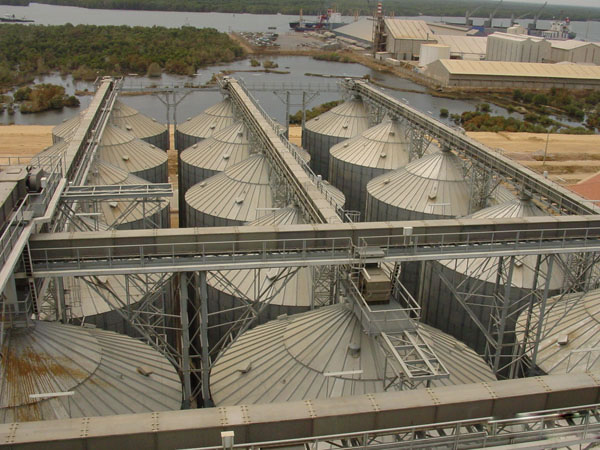

Como una máquina de transporte de grano típica, el transportador de cadena se utiliza ampliamente en el trigo, arroz, semilla de aceite o algún sistema de transferencia de otro grano, así como también en la sección de limpieza de molinos de harina y la sección de mezcla de molinos, por su alta capacidad.
Parámetros del elevador de cangilones
| Tipo | Capacidad (m3/h) |
Área activa b×H (mm) |
Paso de cadena (mm) |
Carga de rotura KN |
Velocidad de la cadena (m/s) |
Máx. inclinación de transferencia (°) |
Máx. longitud de transferencia (m) |
| 21~56 | 160×163 | 100 | 80 | 0.3~0.8 | 15 | 100 | |
| 38~102 | 220×216 | 125 | 115 | ||||
| 64~171 | 280×284 | 125 | 200 | ||||
| 80~215 | 320×312 | 125 | 250 | ||||
| 143~382 | 420×422 | 160 | 420 | ||||
| 202~540 | 500×500 | 200 | 420 | ||||
| 316~843 | 630×620 | 200 | 450 | ||||
| 486~1296 | 800×750 | 250 | 450 | ||||
| 648~1728 | 1000×800 | 250 | 450 | ||||
| 972~2592 | 1200×1000 | 300 | 600 |
